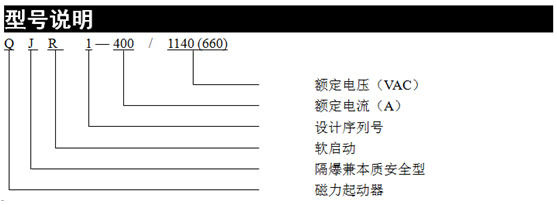

QJR1-400/1140(660)礦用隔爆兼本質安全型交流真空軟起動器

　　產品概述

　　QJR1-400/1140(660)礦用隔爆兼本質安全型交流真空軟起動器是一種集真空磁力起動器與全數字式固態軟起動調速裝置為一體的高新技術產品。它在每一相上采用多組反并聯的晶閘管串聯而構成，在觸發單元的控制下，輸出可調電壓，實現受控電機平滑的軟起動和軟停車，從而降低了系統的機械沖擊和電流浪涌，有效地延長機組使用壽命，確保電網安全。

　　該型號軟起動器主要用于煤礦井下或露天礦山、巷口碼頭、選煤廠、發電廠等大負荷惡劣環境中機械、風機和泵類等設備的軟起動，以驅動感應、同步、雙速、繞線轉子以及可逆和不可逆等類型的電機。

　　技術參數：

　　額定電壓：1140VAC或660VAC，允許波動范圍：-25％～+10%。
?  額定電流：400A。
?  額定頻率：50Hz，允許波動范圍：±2％。
?  起動斜坡時間：1～60S可調。
?  過載能力：500%，30S；120%長期運行。
?  脈沖突跳起動：最大90%，1~10S。
?  可調最大電流：(2～6) Ie。
?  制動控制方式：自由停車、軟停車。
?  通訊：RS232 、RS485、Profibus接口。
?  防爆型式：隔爆兼本質安全型Exd[ib]IMb。

　　結構特點：

　　軟起動控制器的隔爆箱外形為直式長方體，快開門形式，主要有接線腔和箱體兩部分組成。箱體內裝有抽屜式芯架，并由緊固栓鎖定。接線腔內有六個接線柱，分別為R、S、T主進線接線柱和U、V、W主出線接線柱，另外還有五個七芯接線柱，用來外接遠控及工作狀態信號。

　　功能特點：

　　軟起動器控制核心采用美國本秀公司器件，在起動時，能按給定的“S”型曲線對電動機進行自動調節。
　　軟起動器的本安回路由單獨的本安電源組件供電，本安參數Uo:12.5VDC，Io:1.3A。
　　利用軟起動器門蓋上的起動和停止按鈕，可以進行就地操作；也可以利用可編程控制器或其它設備進行遠程控制。
　　當控制器出故障而無法實現軟起動和軟停車時，可采取旁路方式直接起動和停車。
　　軟起動器采用數字式綜合保護器。技術先進、運行可靠、穩定，具有過載反延時保護、短路保護、斷相保護、過載電流保護及漏電閉鎖保護。
　　軟起動器采用快開門型式。箱內裝有抽屜式芯架，結構簡單、便于安裝、操作和維護。
　　起動結束后能對電機工作情況實時在線監測。

　　使用注意事項：

　　1)  起動器的輸入端接通電源后，當負載開路或缺相時，即使在停止?fàn)顟B(tài)，其輸出端仍然會帶有相當高的電壓。禁止接觸軟起動器的輸出端，否則會有觸電危險。

　　2)  感應電壓

　　軟起動器輸出端的感應電壓是正?，F(xiàn)象，不影響使用。感應電壓有可控硅的漏電和dv/dt陰容吸收回路的交流通路產生。此感應電壓負載能力很少，在輸出連接負載后消失。

　　3）補嘗電容器

　　用于提高功率因素的無功補嘗電容器必須連接在軟起動器的輸入端，不得連接在輸出端，否則將損壞軟起動器中的可控硅功率器件。

　　4）兆歐表

　　不得用兆歐表測量軟起動器輸入與輸出間的絕緣電阻，否則可能因過壓而損壞可控硅和控制板。 可用兆歐表測量軟起動器的相間和對地絕緣電阻，但應預先用三根短路線分別將三相的輸入端與輸出端短接。并撥掉控制板上的所有插頭。

　　5）輸入與輸出

　　不得將軟起動器主回路的輸入與輸出接反，否則將導致軟起動器非預期動作，可能損壞軟起動器和電阻。

　　日常維護

　　灰塵

　　如果灰塵太多，將降低變頻器熱管的散熱效果，可能導致變頻器不能正常工作

　　結露

　　如果結露，將降低變頻器的絕緣等級，導致變頻器不能正常工作
　　一次回路爬電、拉弧、危害設備。
　　二次回路漏電、短路、控制失靈。
　　加重金屬部件的腐蝕。
　　運輸及保管
　　起動器在裝車過程中不得倒放，側放，在運輸過程中不得受到強烈的沖注意   擊震蕩，也不得受雨雪的侵襲。
　　起動器未投入使用前，應放置在無陽光暴曬，無雨雪侵襲，空氣流通的
　　干燥環境中。

　　定貨須知：

　　請寫明產品型號、規格、名稱、電壓等級和訂購數量。
　　請寫明收貨單位名稱，詳細地址、郵編、電話、到站及開戶賬號。
　　例：訂購BPJ1-500/1140礦用隔爆兼本質安全型交流變頻器1臺

　　售后服務承諾：

　　我公司以“一切為用戶著想，一切讓用戶放心”為理念，實現用戶滿意率98%以上的質量目標，并向用戶作如下全方位服務承諾；
　　產品質保期為12個月，一年內免費提供維修服務（不包括零配件費用）。
　　質保期后提供終身服務，優惠收取成本費，包括調換元器件。
　　免費提供終身咨詢服務，及時解決用戶問題。
　　現場服務時，接到服務信息后3小時內電話回應，路途遠交通閉塞地區48小時到現場。

　　敬致用戶：
　　購買時請認準Senk商標，使用前請?jiān)敿?xì)閱讀說明書，說明書請妥善保管以備再用。
　　若長期置放，請勿打開包裝，且放置在通風干燥的環境中，安裝調試完畢、驗收合格后，請用戶將“產品合格證”及《售后服務卡》同時保存，并填寫《售后服務卡回執》將此卡寄至或傳真至山西尚寬電力工程有限公司; 電話：0351-7996995，7996988
