用途：

　　GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至4000A的配電系統中，作為動力配電，電動機控制肢照明等配電設備的電能轉換分配控制之用。

　　特點：

　　本系列產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，結構先進、合理，電氣方案切合實際，系列性，通用性強，備種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

　　本產品符合IEC439 NEMA  ICS2-322標準，也符合GB7251.1《低壓成套開關設備》國家標準和ZBK36001《低壓抽出式成套開關設備》專業標準。

　　使用壞境條件：

　　海拔不超過2000m。

　　周?chē)諝鉁囟炔桓哂?40℃，并且24h內平均溫度不高于+35℃，周?chē)諝鉁囟炔坏陀?5℃。

　　大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50％，在溫度較低時允許有較高的相對濕度，例  如：+20℃時為90％。

　　沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。

　　與地面傾斜度不超過5℃

　　本產品適合以下溫度運輸儲存：-25℃～+55℃，在短時間內(不超過24h)不超過+70℃。

　　如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

　　結構特點：

　　系列產品的基本柜架組合裝配式結構，柜架的全部構件通過螺釘緊固互相連接成基本框架，再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：

　　框架采用C形鋼材，利用二維角板定位，螺栓連接無焊接結構從而避免了焊接變形和受力，提高了安裝精度。

　　框架及零部件安裝孔按模數E=25mm變化。

　　內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。

　　在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置圍產的CWl，ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路囂。

　　在一般情況下，PC單元帶有有翻排的主電路(包括母聯)，額定電流在630A-1600A時，占據一個外形尺為800×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外型尺寸為800×800×2200(寬×深×高)的柜體。額定電流在1600A-4000A時，占據一個外形尺寸為1000×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外形尺寸為1000×800×2200(寬×深×高)的柜體。

　　動力中心(PC)饋電柜結構與進線柜很相似，饋電電流在630A-1600A時，一個1000×1000×2200(寬×深×高)的柜體可裝二個回路，為上下布置安裝。

　　電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部為一個200mm寬的電纜出線區域，柜外形尺寸為800×500×2200(寬×深×高)。當柜體為離墻安裝時，柜體寬度為600mm，電纜出線區在柜體的后部，柜體的外形尺寸為600×800(1000)×2200(寬×深×高)。柜體深度有800和1000二種，我們建議用選用1000深的柜體，以與PC柜深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。

　　抽屜功能單元與門由主開關的操作機構進行機械連鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并且有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。

　　在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。

　　母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A及以上時采用雙母線，柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安浚Ｗo(hù)母線(PE)設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。

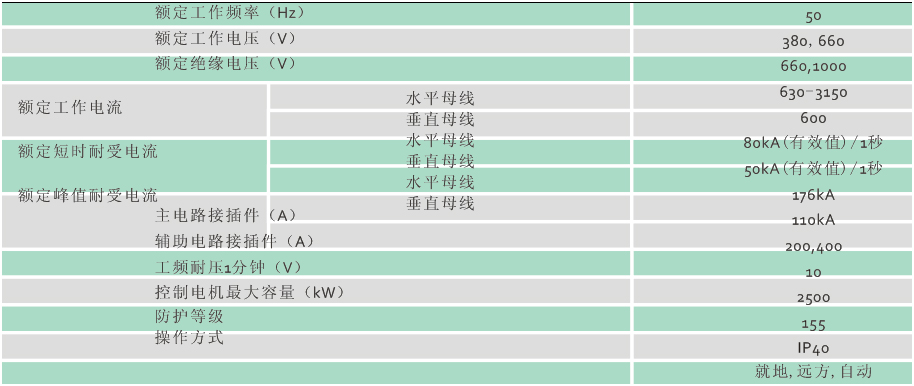

　　海拔2000米及以下，機械壽命≦30000次。環境溫度：：-35℃-+40℃
