BPJ系列礦用隔爆兼本質安全型交流變頻器

　　產品概述：

　　BPJ系列礦用隔爆兼本質安全型交流變頻器是一種融磁力起動技術、數字式變頻調速技術、電力模塊散熱技術和防爆技術以及數字通訊技術為一體的高新科技產品，該產品適用于交流50Hz、額定電壓660V或1140V的異步電動機重載軟起動、軟停車和運行過程調速的控制，具有控制精度高、起動電流小、起動速度平穩、起動時間可調、對電網沖擊小和節能降耗等優點。
　　BPJ系列礦用隔爆兼本質安全型交流變頻器內置原產地為意大利意科CS1系列緊湊型高性能防爆變頻器。該系列變頻器采用新一代IGBT的整體功率模塊，具有更高的的過載能力，其結構以模組設計為理念，布局合理而緊湊，使組裝和維護簡單靈活；線路板表面采用軍用三防漆涂層，絕緣度高，防潮和防腐蝕效果好，防塵能力強等特性，極大地提高變頻器的穩定性，更加適合惡劣的工業使用環境。
　　主要用于煤礦井下或露天礦山、港口碼頭、選煤廠、發電廠、水泥廠、油田等大負荷等惡劣環境中的采掘、運輸、通風、排水、篩選、鉆井和抽油設備的軟起動、軟停車和在線轉矩轉速控制。

　主要應用方案

　　一、礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統

　　礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統用于煤礦井下皮帶機的變頻軟起和軟停以及綜合保護控制。它集成防爆變頻調速技術、計算機控制技術和數字化顯示技術以及計算機網絡通訊技術為一體，采用了先進的變頻控制方式和Profibus-DP、工業以太網協議等多種現場總線控制方式，將控制核心設備與現場多臺傳動設備、自動張緊設備、制動設備和皮帶綜合保護設備進行雙向數字通信聯接，實現對皮帶機系統進行智能化集中實時監控，確保皮帶機運行安全、高效、低耗。

　　礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統配置可編程控制箱、隔爆型顯示器及本安操作臺，是皮帶變頻電控系統的中心，它具有對變頻器的起、停和運行方向以及在線調速等控制功能，可以對皮帶系統的運行速度和狀態、電機電樞溫度和軸承溫度、制動閘電機狀態和九大皮帶綜合保護裝置的狀態進行檢測監控。該系統采用西門子S7系列PLC，安全和有效地解決了皮帶系統運行過程中的邏輯控制，妥善處理了系統安全保護回路和皮帶機最佳運行狀態的配合控制問題。系統既可以按照給定的程序自動運行，實現遠程控制；也可以由人工實施就地操控運行。

　　操作臺安裝了指示燈、按鈕和轉換開關，操作人員通過觀察指示燈和顯示屏所實時反映的系統各種靜態和動態參數，就能夠及時、準確地了解皮帶系統的運行狀態，同時操作這些開關和按鈕來控制皮帶機運行于最佳狀態。

　　二、礦用絞車隔爆兼本質安全型變頻器及電控系統

　　礦用絞車隔爆兼本質安全型變頻器及電控系統用于煤礦斜井提升絞車的變頻調速和安全制動控制，它集成防爆變頻調速技術、計算機控制技術和數字化顯示技術以及計算機網絡通訊技術為一體，采用了先進的變頻矢量控制方式、Profibus-DP、工業以太網協議等多種現場總線控制方式，將控制核心設備與現場傳動設備、制動設備、潤滑設備、安全檢測儀表、執行裝置進行雙向數字通信聯接，實現對絞車系統進行智能化集中實時監控，確保絞車運行安全、高效、低耗。

　　該系統還適用于井下卡軌車、無極繩絞車、猴車等輔運設備的變頻器及其自動化系統。

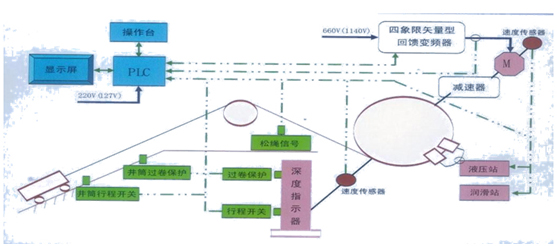

系統示意圖：

　　系統特點：

　　電控系統配置可編程控制箱、防爆顯示器及本安操作臺，是絞車變頻器及自動控制系統的核心，它具有對變頻器的起動、停止和運行方向以及在線調速等控制功能，可以對絞車的速度、方向、位置、過卷、松繩以及制動、潤滑油壓、油溫等信號進行檢測監控。該系統采用兩套西門子S7系列PLC的熱備冗余設計，安全和有效地解決了絞車運行過程中的邏輯、速度以及位置等控制，妥善處理了系統安全回路和整個提升過程最佳運行狀態的配合控制問題。該系統既可以按照給定的程序自動運行，也可以由司機人工操控運行。

    操作臺安裝了各種防爆儀表、指示燈、指示表、按鈕、轉換開關和主令手柄，司機通過觀察儀表、指示燈和顯示屏所實時反映的系統各種靜態和動態提升參數，能夠及時、準確地了解絞車的運行狀態，同時操作這些開關、按鈕和主令手柄來控制提升機運行于最佳狀態。

    變頻器采用意大利意科SINUS PENTA系列四象限矢量控制高性能變頻器，具有高精度速度控制和再生回饋制動功能，徹底杜絕溜車現象，實現全自動控制，確保安全、高效、節能、低耗。

    雙速度傳感器配置和多重形式位置傳感器配置，符合冗余控制的要求，大大提高系統的安全性和可靠性。

　　使用注意事項：

　　1、 在變頻器使用安裝前，應仔細閱讀使用說明書。

　　2、 變頻器使用前，尤其是對經儲存后再使用的應作以下檢查：

　　1） 所有隔爆間隙符合要求，隔爆結合面無銹蝕、損傷，緊固件無松動；

　　2） 主回路、控制回路的連接導線無松動；

　　3） 送電前應注意電器元件是否有因受潮而引起絕緣下降的情況；

　　4） 確認輸入與輸出的接線符合規定的要求；

　　5） 由礦山專業標準所建設議的其他檢查。

　　注：建議用戶要有專業的設備維護人員，才能對參數進行設置和調整，對未列出的參數不要做調整，防止出現異常情況。

　　　　斷電十分鐘后開蓋。

　　　　日常維護

　　　　如果灰塵太多，將降低變頻器熱管的散熱效果，可能導致變頻器不能正常工作

　　　　結露

　　　　如果結露，將降低變頻器的絕緣等級，導致變頻器不能正常工作

　　　　一次回路爬電、拉弧、危害設備。

　　　　二次回路漏電、短路、控制失靈。

　　　　加重金屬部件的腐蝕。

　　包裝、運輸、貯存

　　1 包裝

　　1.1 經檢驗合格的產品，應連同技術文件和附件一起裝入合適的包裝箱中。

　　1.2 隨同產品提供的技術文件和附件

　　a) 產品合格證書（應符合GB/T14436-1993）。

　　b) 產品防爆合格證書。

　　c) 產品煤礦安全標志證書。

　　d) 產品使用說明書（應符合GB9969.1-1998）。

　　e) 電氣原理圖和接線圖。

　　f) 裝箱清單（應有工廠檢驗部門及裝箱人員簽章）一份。

　　g) 有關產品附件。

　　1.3 產品的包裝應滿足運輸及裝卸的要求，應保證產品在正常運輸過程中不遭受損壞。

　　1.4 產品運輸包裝上應標有下列內容

　　a) 運輸收發貨標志（應符合GB/T6388-1986）。

　　b）包裝儲運圖示標志（應符合GB/T191-2008）。

　　c）包裝箱外形尺寸及重量。

　　2 運輸

　　運輸過程中包裝箱不得倒置和側放，不得遭受強烈的顛簸、震動、碰撞及雨、雪等的侵襲。

　　3 貯存

　　3.1 產品應貯存于沒有雨雪浸入的倉庫之中。產品周圍應通風保持良好，且空氣中不含有酸、堿等腐蝕性氣體或粉塵。周圍環境溫度不高于40℃和不低于-20℃，相對濕度不大于90%。

　　3.2 存放期超過二年的產品出廠或使用前應逐臺檢修，更換銹蝕的元、器件，并重新進行出廠檢驗。

　　定貨須知：

　　請寫明產品型號、規格、名稱、電壓等級和訂購數量。

　　請寫明收貨單位名稱，詳細地址、郵編、電話、到站及開戶賬號。

　　例：訂購BPJ1-500/1140礦用隔爆兼本質安全型交流變頻器1臺

　　售后服務承諾：

　　我公司以“一切為用戶著想，一切讓用戶放心”為理念，實現用戶滿意率98%以上的質量目標，并向用戶作如下全方位服務承諾；產品質保期為12個月，一年內免費提供維修服務（不包括零配件費用）。質保期后提供終身服務，優惠收取成本費，包括調換元器件。免費提供終身咨詢服務，及時解決用戶問題?，F(xiàn)場服務時，接到服務信息后3小時內電話回應，路途遠交通閉塞地區48小時到現場。

　　敬致用戶：

　　購買時請認準Senk商標，使用前請?jiān)敿?xì)閱讀說明書，說明書請妥善保管以備再用。

　　若長期置放，請勿打開包裝，且放置在通風干燥的環境中，安裝調試完畢、驗收合格后，請用戶將“產品合格證”及《售后服務卡》同時保存，并填寫《售后服務卡回執》將此卡寄至或傳真至山西尚寬電力工程有限公司; 電話：0351-7996995，7996988
