適用范圍：

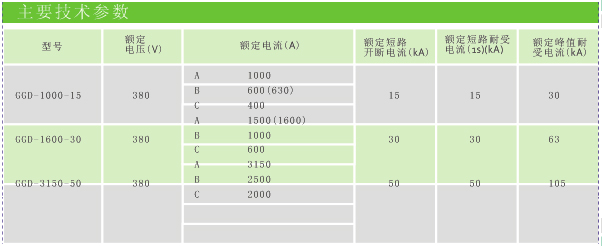

　　GGD型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等等點。

　　該產品是我國組裝式、固定面板開關柜的代表產品之一。

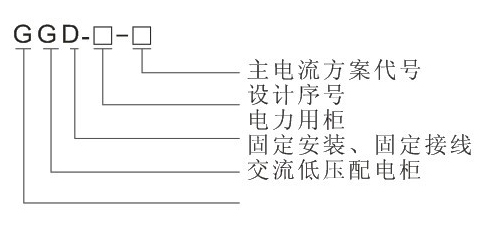

　　型號及其含義：

　　正常使用條件：

　　環境溫度：-5OC~+40OC，24h內的平均溫度不高于+35OC

　　海拔高度：2000m及以下。

　　相對溫度：在最高溫度為+40OC 時不超過50%,在較低溫度時允許有較大的相對濕度（例如+20OC時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

　　設備安裝時與垂直面的傾斜度不超過5O。

　　設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

　　輔助電路方案

　　輔助電路的設計分供用電方案和發電廠方案兩部分。

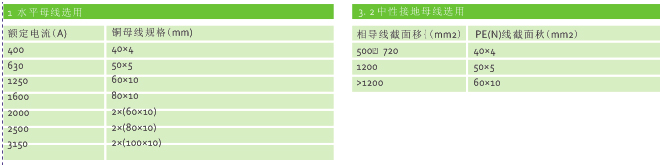

　　主母線

　　額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

　　電器元件選擇：

　　a. GGD柜主要采用國內已能批量生產的電器元件。如DW17、DZ20、DW15等，框架斷路器選用RMW系列、CW1、AE、M、F等塑殼斷路器選用CM1、RMM、TM30、NS等國內外較先進的電器元件。

　　b. HD13BX和HS13BX型旋轉操作式刀開關是專為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

　　c. 如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

　　d. 為進一步提高電路的動穩定能力，GGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高、解決了老產品爬電距離不夠的缺陷。

　　結構特點：

　　GGD型交流低壓配電柜的柜體采用通用柜的形式，框架用8MF型材組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高，可以方便工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。

　　GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。 柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

　　柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

　　柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

　　柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~P40之間選擇。

　　海拔2000米及以下，機械壽命≦30000次。環境溫度：：-35℃-+40℃
